电子元器件

不管是从事电子线路设计，还是从事电子设备或家用电器的生产、维修，甚至从事电工作业，都要与电子元器件打交道，除了应该清楚电子元器件在电路中的作用外，还应当掌握其主要技术参数及其性能好坏的检测方法，这一点对从事电子设备、家用电器维修的同志尤其重要。

一、电子元器件的种类与作用

电容的放电方式有哪些？

• 引脚短接（不安全）
• 普通电烙铁的插头
• 万用表-直流电压最高量程-不区分极性

电阻颜色代表码

二、电阻器与电位器

2.1 电阻器

用途：

• 多用来进行分压（从高电压上获得低电压）
• 限流（限制流过电路的电流）
• 分流（将大电流分成几个较小的电流）
• 滤波（多与电容器配合，滤除信号中的交流成分）

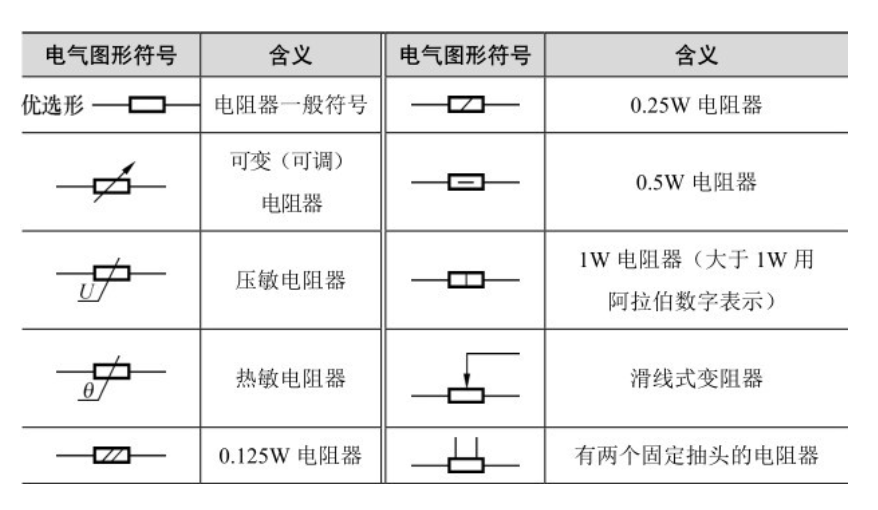

电气符号及其含义

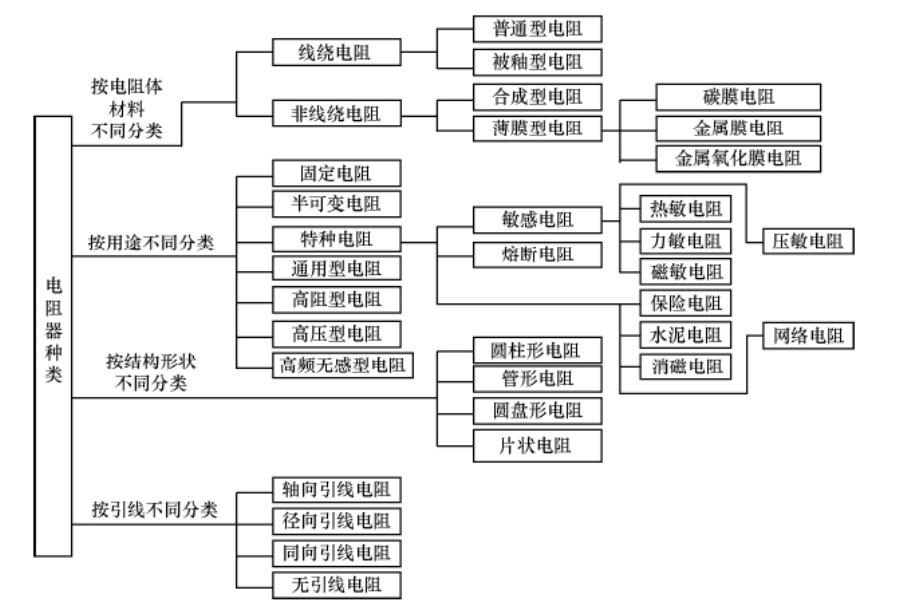

电阻器种类：

• 最常用的是碳膜电阻（RT）
• 金属膜电阻（RJ）
• 绕线电阻（RX）
• 片状电阻

碳膜电阻内部结构：

2.2 特种电阻器

• 压敏电阻
• 热敏电阻
• 磁敏电阻
• 消磁电阻
• 熔断电阻
• 保险电阻
• 网络电阻
• 水泥电阻

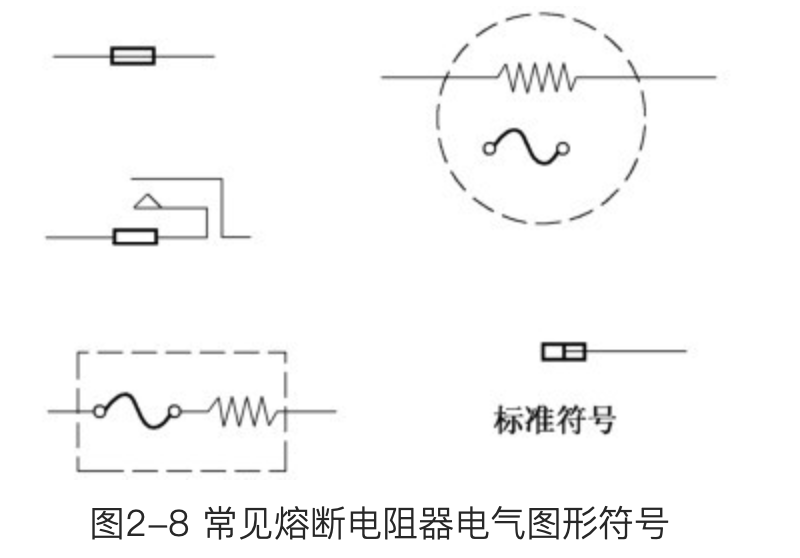

2.2.1 熔断电阻器

又叫保险丝电阻，在正常情况下具有普通电阻器的电气特性，一旦电路发生过电流现象，就会在规定的时间内熔断开路，防止故障进一步扩大。

2.2.2 半导体热敏电阻器

使用对热极为敏感的半导体材料制作成的电阻，电阻值随温度的变化而剧烈变化。

电阻值随着温度升高而变小的，称为负温度系数（NTC）热敏电阻。

电阻值随着温度升高而增大的，称为正温度系数（PTC）热敏电阻。

目前应用比较多的是负温度系数热敏电阻。

应用场景：温度测量、温度控制、温度补偿、稳定电压、自动增益调整、微波功率测量、液面测量、气压测量、气体和液体分、火灾报警、过负荷保护以及红外探测等多个方面。

2.2.3 水泥电阻器

陶瓷绝缘功率型绕线电阻习惯上称为水泥电阻。

水泥电阻器广泛应用在计算机、电视机、仪器及仪表中，具有下列特点：

1️⃣ 水泥电阻采用工业高频电子陶瓷外壳，具有优良的绝缘性能，绝缘电阻高达 100MΩ

2️⃣ 电阻丝被矿质严密包封与陶瓷电阻体内部，散热好，功率大，具有优良的阻燃、防爆特性。

3️⃣ 具有多种外形和安装方式，可直接安装在印制电路板上，也可以利用金属支架独立安装、焊接。

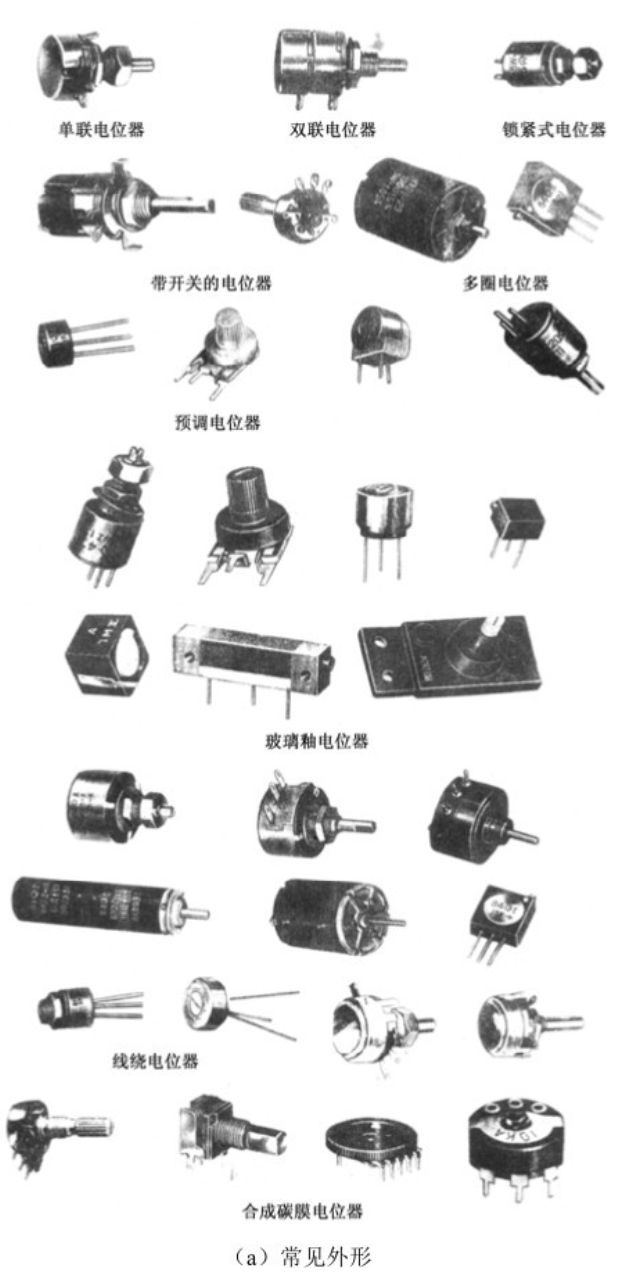

2.3 电位器

一种阻值连续可调的电阻器

三、固定电容器与可变电容器

两个相互靠近、彼此绝缘的金属极板便构成一个最简单的电容器。两个极板间的绝缘物质称为电容器介质。

其基本功能是储存电荷（电能），主要用于：

• 交流耦合（允许通过交流信号）
• 隔断直流（不允许通过直流信号）
• 滤波（滤除交流信号）
• 交流或脉冲旁路（给交流信号或脉冲信号提供通路）
• 与电阻器（或电感器）组成 RC 或 LC 振荡电路、定时电路、选频电路

按结构分为：

• 固定电容器
• 可变电容器

3.1 固定电容

四、电感线圈、电感器与变压器

五、晶体二极管

六、晶体三极管

七、场效应管

八、晶闸管

九、集成电路

十、电声器件

十一、光电器件

十二、石英晶体与陶瓷、霍尔元器件

十三、开关与保险器件

附录

《怎样用万用表检测电子元器件》

电路板字母含义

电路板上常常见到R107、C118、Q102、D202等编号，一般情况下，第一个字母标识器件类别，比如R代表电阻器，C代表电容器，D表示二极管、Q表示三级管等；第二个是数字，表示电路功能编号，如“1”表示主板电路，“2”表示电源电路等等，这是由电路设计者自行确定的；第三、四位表示该器件在该电路板上同类器件的序号。

标识	含义	备注
Rx	是电阻，在电路图里有很多电阻，按序号排，R1，R2。。。
Cx	是无极性电容，电源输入端抗干扰电容
IC	集成电路模块
Ux	是IC（集成电路元件）
Kx	是不同厂商的元件库定义不同
Tx	是测试点（工厂测试用）
Spk1	是Speaker（蜂鸣器，喇叭）
Qx	是三极管
Jx	是Jack（比如Audio Jack）
Y1	不同厂商的元件库定义不同
CEx	电解电容
CNx	排容（好几个电容在一起）
RNx	排阻
CONx	连接器
Dx	Diode（二极管）
Hx	孔
JPx	Jumper
Lx	电感／磁珠
LEDx	发光二极管
Xx	晶振
FS	保险管
RTH	热敏电阻
CY	Y电容：高压陶瓷电容，安规
CX	X电容：高压薄膜电容，安规
D	二极管
C	电容
Q	晶体管
ZD	稳压二极管
T	变压器
U	IC芯片
J	跳线
VR	可调电阻
W	稳压管
K	开关类
Y	晶振

示例：

R117：主板上的电阻，序号为17。

T101：主板上的变压器。

SW102：开关

LED101：发光二极管

LAMP：（指示）灯

Q104（E，B，C）：晶体三极管，E：发射极，B：基极，C：集电极
